チタン用 超硬C面取りカッター TITAN-BCM/WCM

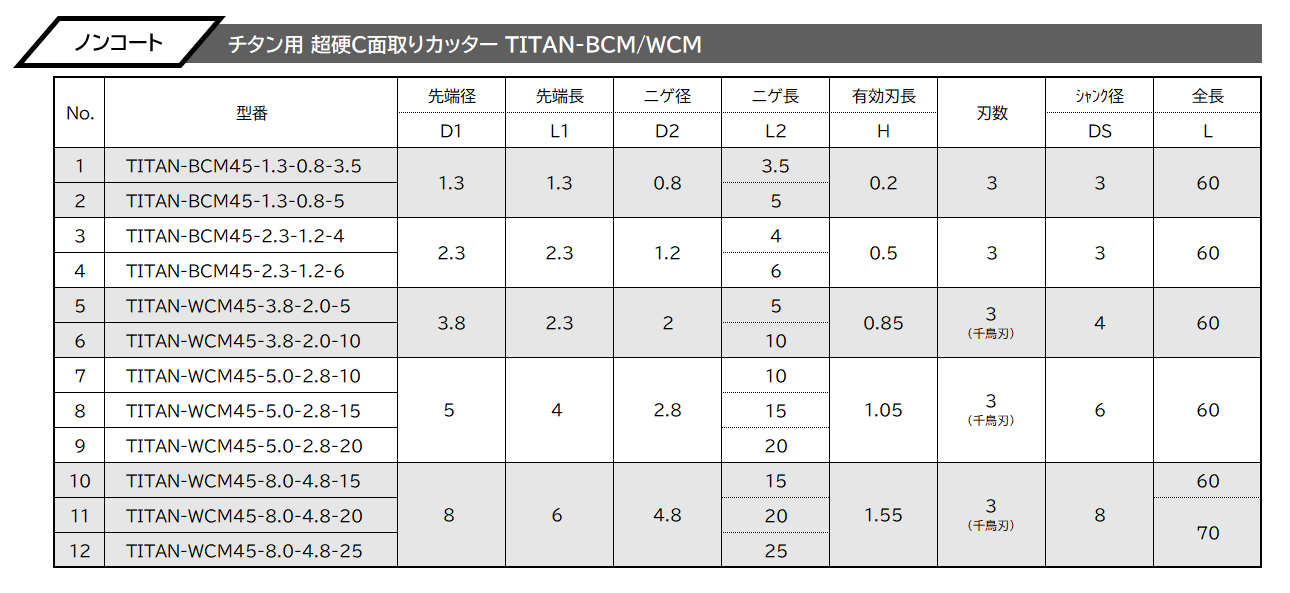

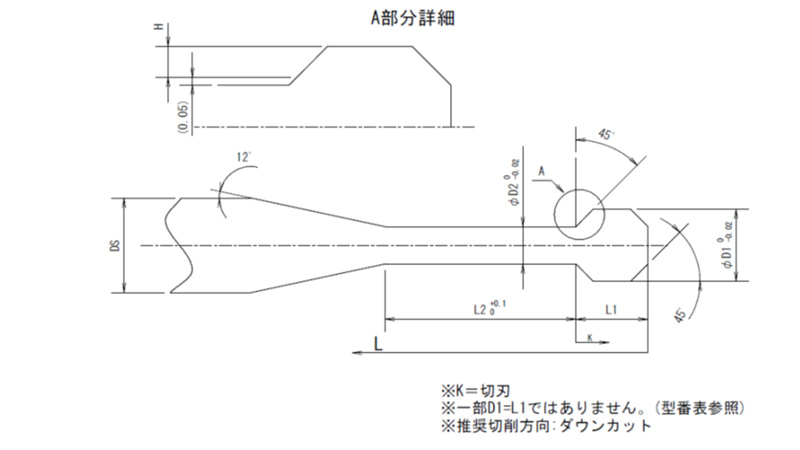

製品ラインナップ
| 項番 | 型番 | 先端径／ D1 | 先端長／ L1 | ニゲ径／ D2 | ニゲ長／ L2 | 有効刃長／ H | 刃数 | シャンク径／ DS | 全長／ L |
|---|---|---|---|---|---|---|---|---|---|
| 1 | TITAN-BCM45-1.3-0.8-3.5 | 1.3 | 1.3 | 0.8 | 3.5 | 0.2 | 3 (左ねじれ) | Φ3 | 60 |
| 2 | TITAN-BCM45-1.3-0.8-5 | 1.3 | 1.3 | 0.8 | 5 | 0.2 | 3 (左ねじれ) | Φ3 | 60 |
| 3 | TITAN-BCM45-2.3-1.2-4 | 2.3 | 2.3 | 1.2 | 4 | 0.5 | 3 (左ねじれ) | Φ3 | 60 |
| 4 | TITAN-BCM45-2.3-1.2-6 | 2.3 | 2.3 | 1.2 | 6 | 0.5 | 3 (左ねじれ) | Φ3 | 60 |
| 5 | TITAN-WCM45-3.8-2.0-5 | 3.8 | 2.3 | 2 | 5 | 0.85 | 3 (千鳥刃) | Φ4 | 60 |
| 6 | TITAN-WCM45-3.8-2.0-10 | 3.8 | 2.3 | 2 | 10 | 0.85 | 3 (千鳥刃) | Φ4 | 60 |
| 7 | TITAN-WCM45-5.0-2.8-10 | 5 | 4 | 2.8 | 10 | 1.05 | 3 (千鳥刃) | Φ6 | 60 |
| 8 | TITAN-WCM45-5.0-2.8-15 | 5 | 4 | 2.8 | 15 | 1.05 | 3 (千鳥刃) | Φ6 | 60 |
| 9 | TITAN-WCM45-5.0-2.8-20 | 5 | 4 | 2.8 | 20 | 1.05 | 3 (千鳥刃) | Φ6 | 60 |
| 10 | TITAN-WCM45-8.0-4.8-15 | 8 | 6 | 4.8 | 15 | 1.55 | 3 (千鳥刃) | Φ8 | 60 |
| 11 | TITAN-WCM45-8.0-4.8-20 | 8 | 6 | 4.8 | 20 | 1.55 | 3 (千鳥刃) | Φ8 | 70 |
| 12 | TITAN-WCM45-8.0-4.8-25 | 8 | 6 | 4.8 | 25 | 1.55 | 3 (千鳥刃) | Φ8 | 70 |
推奨切削条件 表面・裏面
| 項番 | 型番 | 切削速度 (m/min) 表 / 裏 | 回転数 ( min^-1 ) 表 / 裏 | 1刃当りの送り量 ( mm/刃 ) | 送り速度 (mm/min) 表 / 裏 | カット方向 |
|---|---|---|---|---|---|---|
| 1,2 | TITAN-BCM45-1.3-0.8-3.5/5 | 5 / 10 | S1500 / S3000 | 0.03 | F135 / F270 | ダウン |
| 3,4 | TITAN-BCM45-2.3-1.2-4/6 | 10 / 15 | S1800 / S2700 | 0.03 | F162 / F243 | ダウン |
| 5,6 | TITAN-WCM45-3.8-2.0-5/10 | 15 | S1600 | 0.02 | F100 | ダウン |
| 7,8.9 | TITAN-WCM45-5.0-2.8-10/15/20 | 15 | S1200 | 0.02 | F72 | ダウン |
| 10,11,12 | TITAN-WCM45-8.0-4.8-15/20/25 | 15 | S750 | 0.02 | F45 | ダウン |
※推奨切削条件は弊社算出値であるため、材質・ワークの状態・加工機etcにより微調整が必要となります。
※材質・ワークの状態・加工機etcにより、切込みは数回に分けて加工して下さい。
