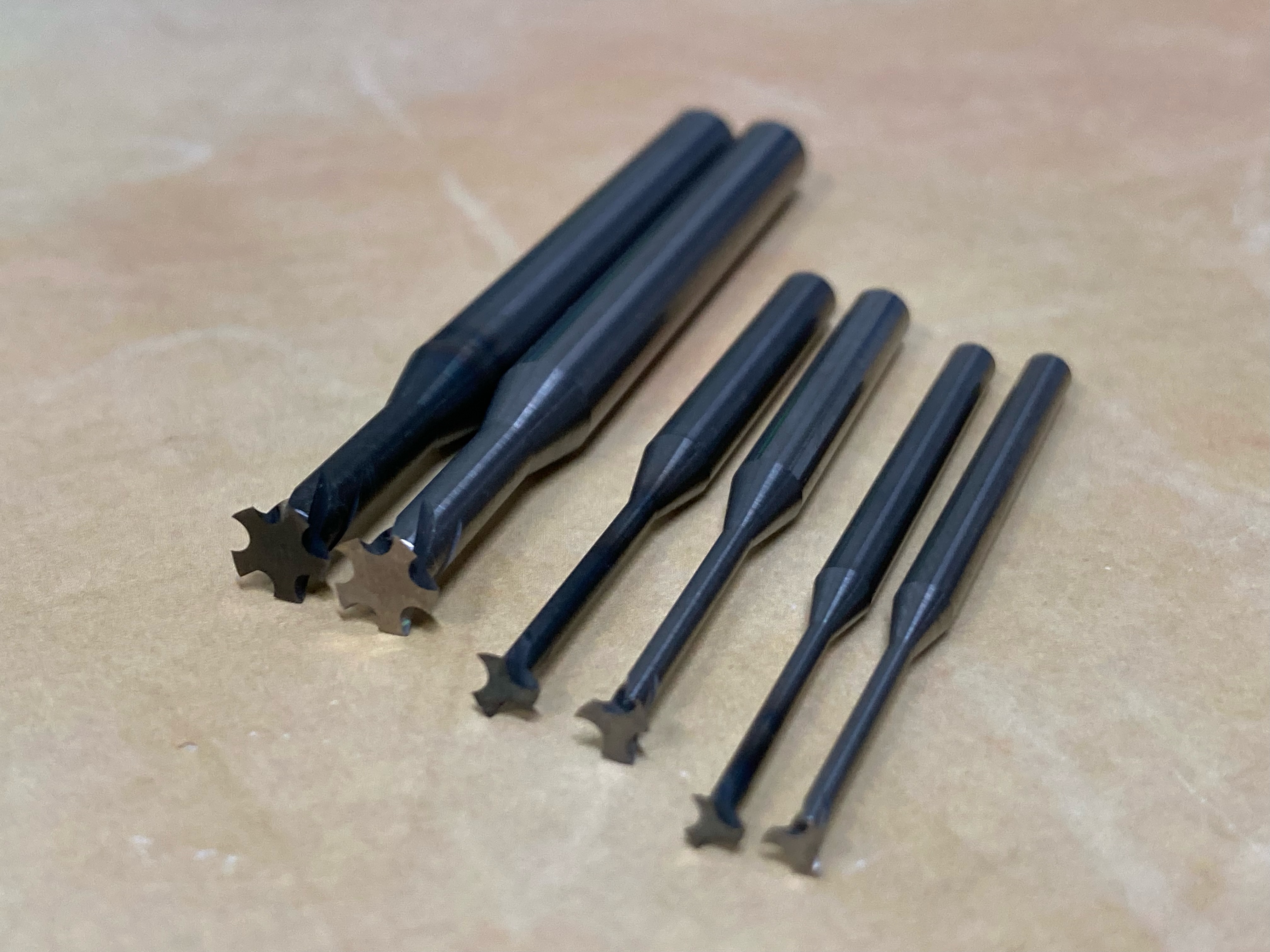

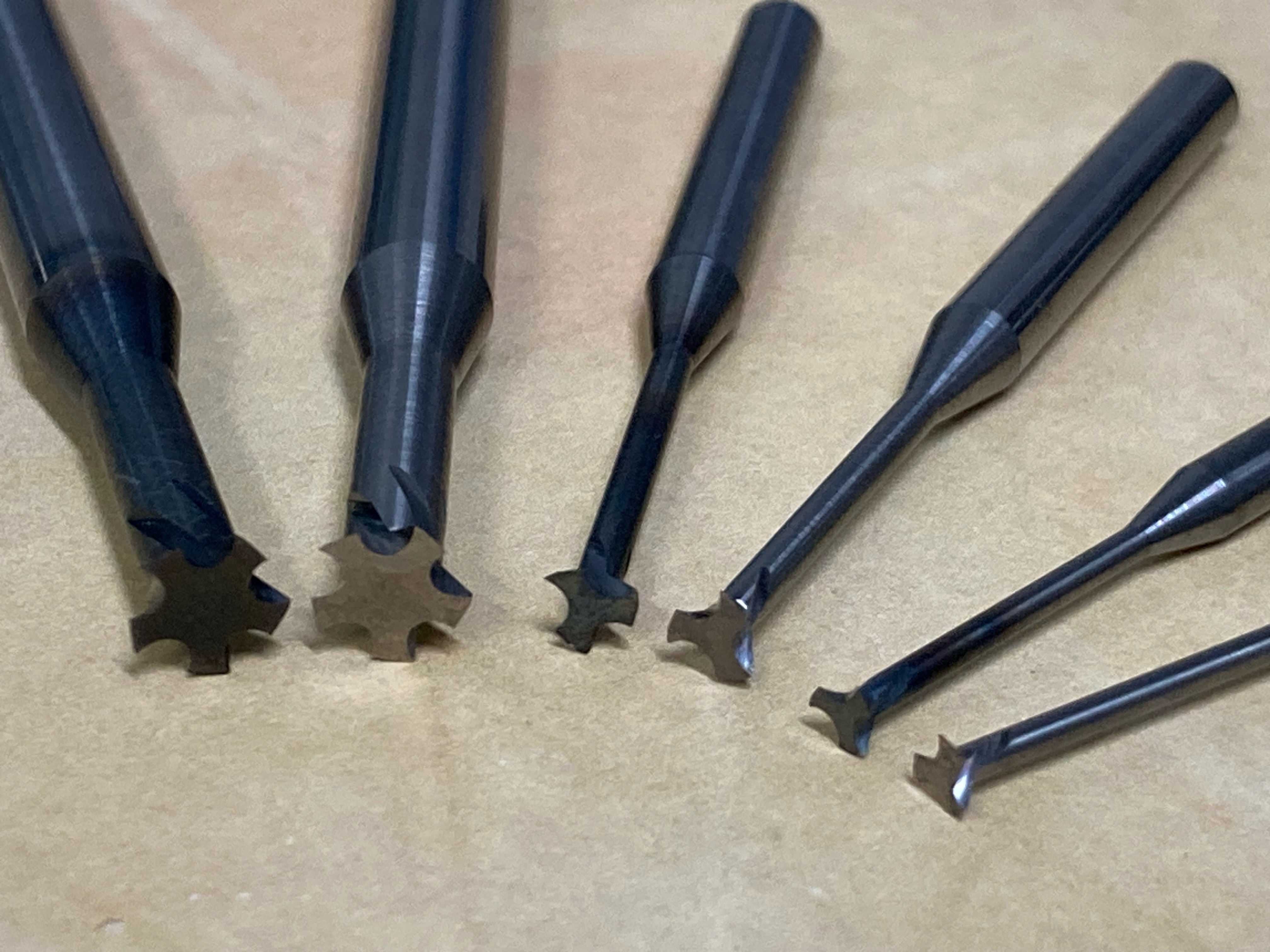

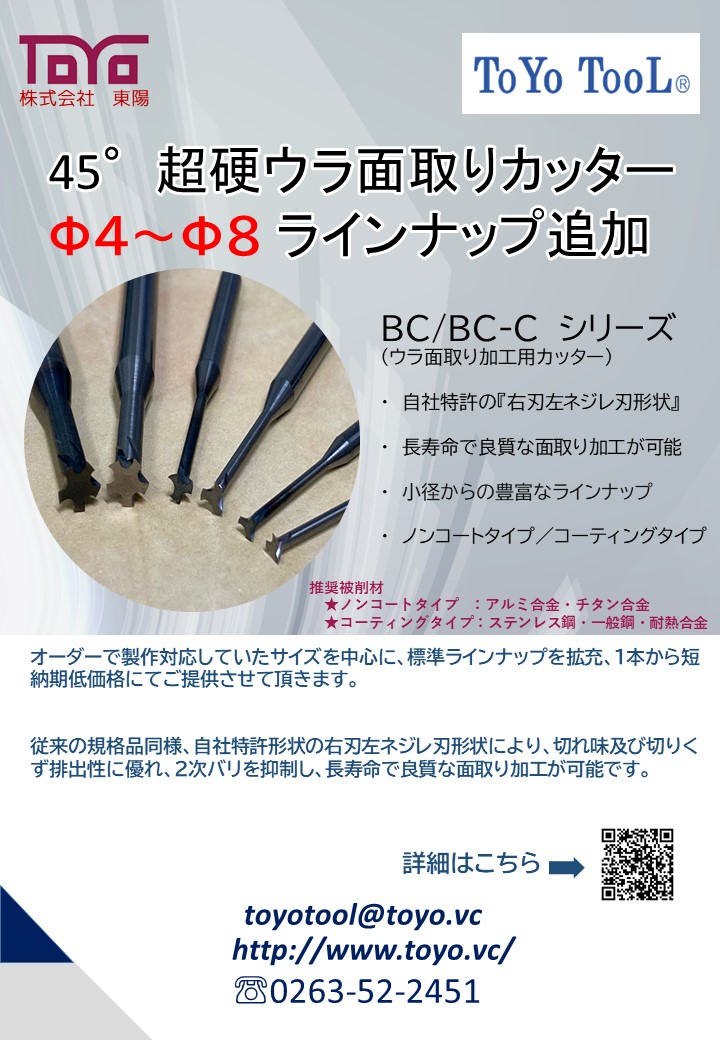

【新製品】45°超硬ウラ面取りカッターラインナップ追加のお知らせ
ラインナップを追加いたします
推奨被削材
★ノンコートタイプ ：アルミ合金・チタン合金
★コーティングタイプ：ステンレス鋼・一般鋼・耐熱合金

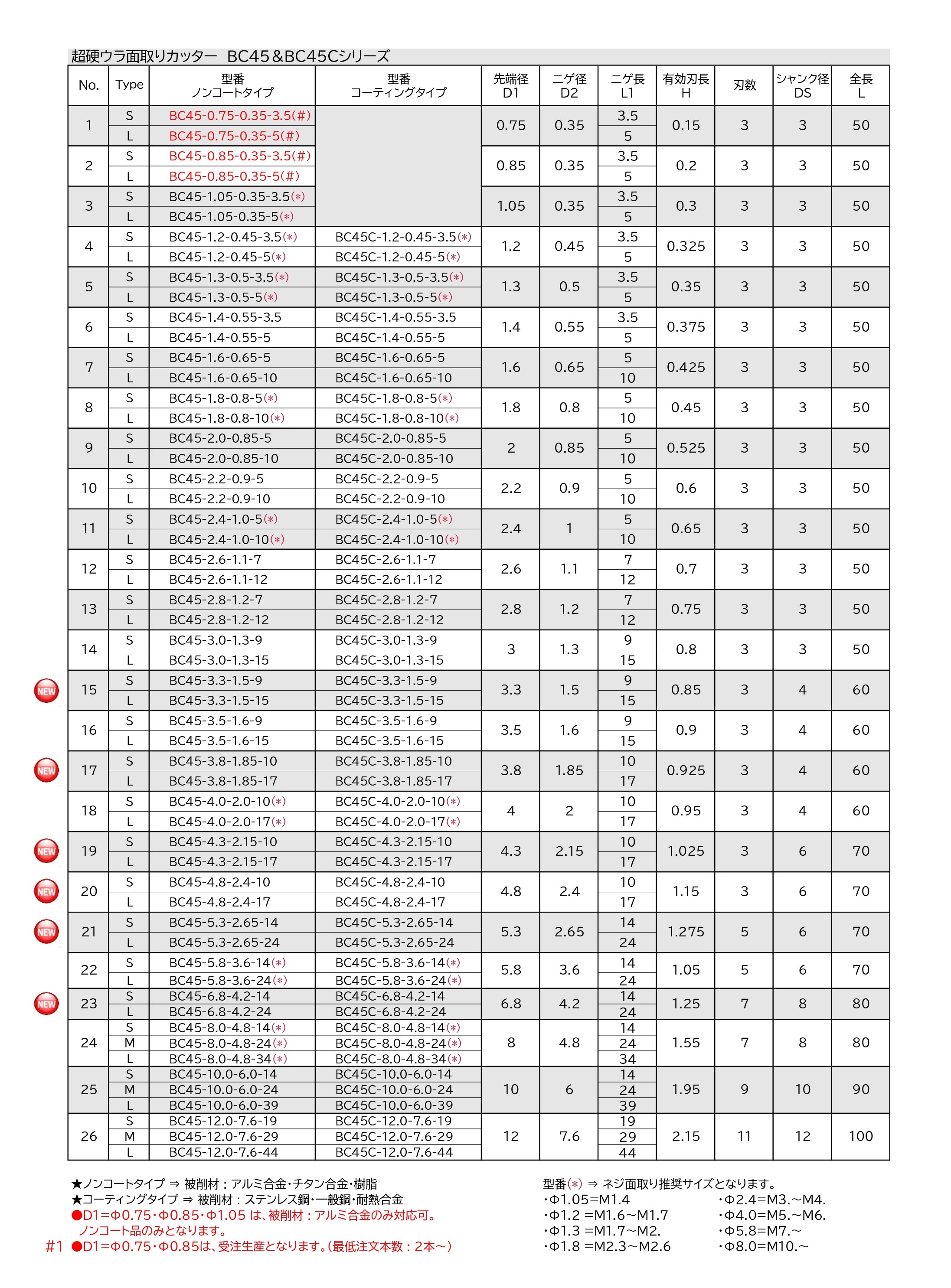

| 型番 ノンコートタイプ | 型番 コーティングタイプ | 先端径 D1 | ニゲ径 D2 | ニゲ長 L1 | 有効刃長 H | 刃数 | シャンク径 DS | 全長 L |
|---|---|---|---|---|---|---|---|---|
| BC45-3.3-1.5-9 | BC45C-3.3-1.5-9 | 3.3 | 1.5 | 9 | 0.85 | 3 | 4 | 60 |
| BC45-3.3-1.5-15 | BC45C-3.3-1.5-15 | 3.3 | 1.5 | 15 | 0.85 | 3 | 4 | 60 |
| BC45-3.8-1.85-10 | BC45C-3.8-1.85-10 | 3.8 | 1.85 | 10 | 0.925 | 3 | 4 | 60 |
| BC45-3.8-1.85-17 | BC45C-3.8-1.85-17 | 3.8 | 1.85 | 17 | 0.925 | 3 | 4 | 60 |
| BC45-4.3-2.15-10 | BC45C-4.3-2.15-10 | 4.3 | 2.15 | 10 | 1.025 | 3 | 6 | 70 |
| BC45-4.3-2.15-17 | BC45C-4.3-2.15-17 | 4.3 | 2.15 | 17 | 1.025 | 3 | 6 | 70 |
| BC45-5.3-2.65-14 | BC45C-5.3-2.65-14 | 5.3 | 2.65 | 14 | 1.275 | 5 | 6 | 70 |
| BC45-5.3-2.65-24 | BC45C-5.3-2.65-24 | 5.3 | 2.65 | 24 | 1.275 | 5 | 6 | 70 |
上記型番を追加予定です。
※型番表は変更になる可能性がございます。
2025年2月初旬～ 随時販売開始
