アルミ用 超硬C面取りカッター BCM/WCM
![](http://www.toyo.vc/renew/wp-content/uploads/2019/02/AL-e1551663648380.jpg)

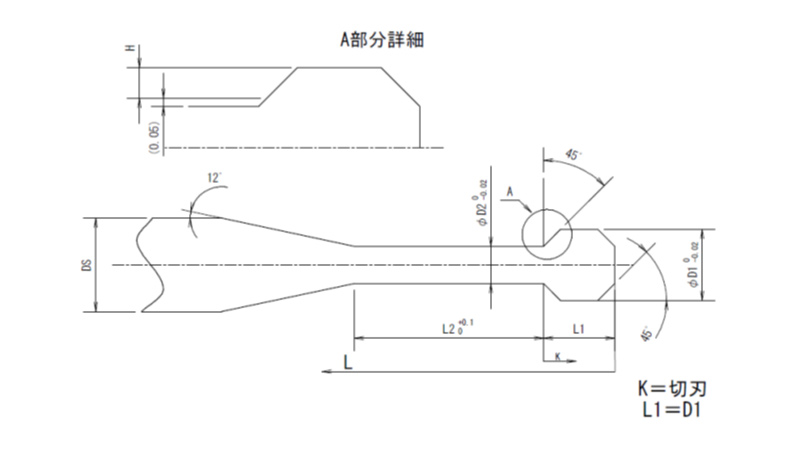

![](http://www.toyo.vc/renew/wp-content/uploads/2019/02/53-01.jpg)
![](http://www.toyo.vc/renew/wp-content/uploads/2019/02/53-02.jpg)
製品ラインナップ
項番 | 型番 | 先端径/ D1 | 先端長/ L1 | ニゲ径/ D2 | ニゲ長/ L2 | 有効刃長/ H | 刃数 | シャンク径/ DS | 全長/ L | ねじ面取り 適用範囲 |
---|---|---|---|---|---|---|---|---|---|---|
1 | BCM45-1.05-0.35-3.5 | 1.05 | 1.05 | 0.35 | 3.5 | 0.3 | 3 (左ねじれ) | Φ3 | 50 | M1.4 |
2 | BCM45-1.2-0.45-3.5 | 1.2 | 1.2 | 0.45 | 3.5 | 0.325 | 3 (左ねじれ) | Φ3 | 50 | M1.6~M1.7 |
3 | BCM45-1.2-0.45-5 | 1.2 | 1.2 | 0.45 | 5 | 0.325 | 3 (左ねじれ) | Φ3 | 50 | M1.6~M1.7 |
4 | BCM45-1.3-0.5-3.5 | 1.3 | 1.3 | 0.5 | 3.5 | 0.35 | 3 (左ねじれ) | Φ3 | 50 | M1.7~M2. |
5 | BCM45-1.3-0.5-5 | 1.3 | 1.3 | 0.5 | 5 | 0.35 | 3 (左ねじれ) | Φ3 | 50 | M1.7~M2. |
6 | BCM45-1.8-0.8-5 | 1.8 | 1.8 | 0.8 | 5 | 0.45 | 3 (左ねじれ) | Φ3 | 50 | M2.3~M2.6 |
7 | BCM45-2.4-1.0-10 | 2.4 | 2.4 | 1 | 10 | 0.65 | 3 (左ねじれ) | Φ3 | 50 | M3.~M4. |
8 | BCM45-4.0-2.0-15 | 4 | 4 | 2 | 15 | 0.95 | 3 (左ねじれ) | Φ4 | 50 | M5.~M6. |
9 | WCM45-5.0-2.8-20 | 5 | 5 | 2.8 | 20 | 1.05 | 3 (千鳥刃) | Φ6 | 60 | M7.~ |
10 | WCM45-8.0-4.8-25 | 8 | 8 | 4.8 | 25 | 1.55 | 3 (千鳥刃) | Φ8 | 70 | M10.~ |

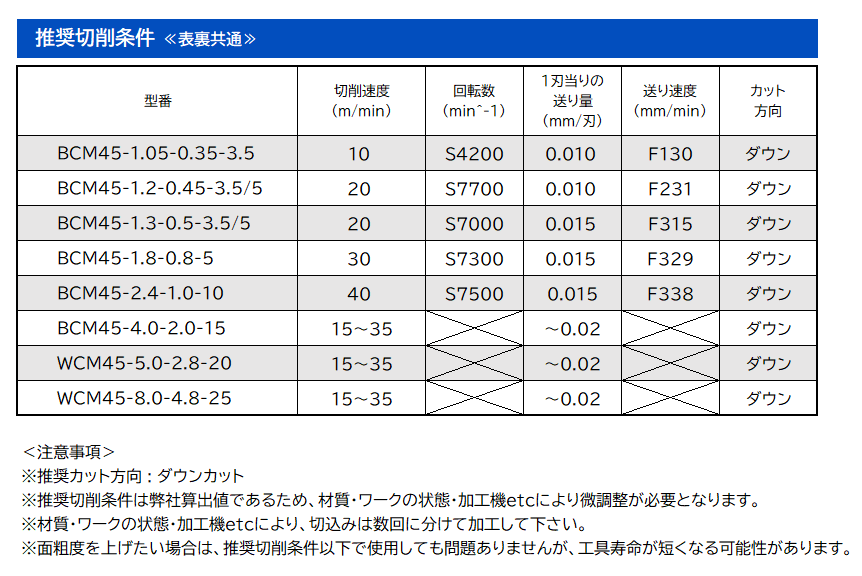

推奨切削条件 表面・裏面
項番 | 型番 | 切削速度 (m/min) | 回転数 (min^-1) | 1刃当りの送り量 (mm/刃) | 送り速度 (mm/min) | カット方向 |
---|---|---|---|---|---|---|
1 | BCM45-1.05-0.35-3.5 | 10 | S4200 | 0.010 | F130 | ダウン |
2・3 | BCM45-1.2-0.45-3.5/5 | 20 | S7700 | 0.010 | F231 | ダウン |
4・5 | BCM45-1.3-0.5-3.5/5 | 20 | S7000 | 0.015 | F315 | ダウン |
6 | BCM45-1.8-0.8-5 | 30 | S7300 | 0.015 | F329 | ダウン |
7 | BCM45-2.4-1.0-10 | 40 | S7500 | 0.015 | F338 | ダウン |
8 | BCM45-4.0-2.0-15 | 15~35 | - | ~0.02 | - | ダウン |
9 | WCM45-5.0-2.8-20 | 15~35 | - | ~0.02 | - | ダウン |
10 | WCM45-8.0-4.8-25 | 15~35 | - | ~0.02 | - | ダウン |
※推奨切削条件は弊社算出値であるため、材質・ワークの状態・加工機etcにより微調整が必要となります。
※材質・ワークの状態・加工機etcにより、切込みは数回に分けて加工して下さい。
